P2R系列
發布時間:2024-04-23 19:20:25
特點
■由1個溫度保險絲和2個2W電阻素子組合為一體的產品。
■它不含鉛(Pb)和鎘(Cd),并符合RoHS、REACH
■能在超負荷等異常情況時，發揮它的優越的切斷性能。
■適用于保護電氣地毯，電熱毯等的電路。
尺寸
 |
Unit:mm |
|
A |
5±0.5 |
|
B |
35+3、-0 |
|
C |
17.5±0.5 |
|
D |
17±0.5 |
|
E |
8.5±0.5 |
|
F |
φ1.0±0.1 |
|
G |
φ0.8±0.04 |
|
H |
41.5±1 |
|

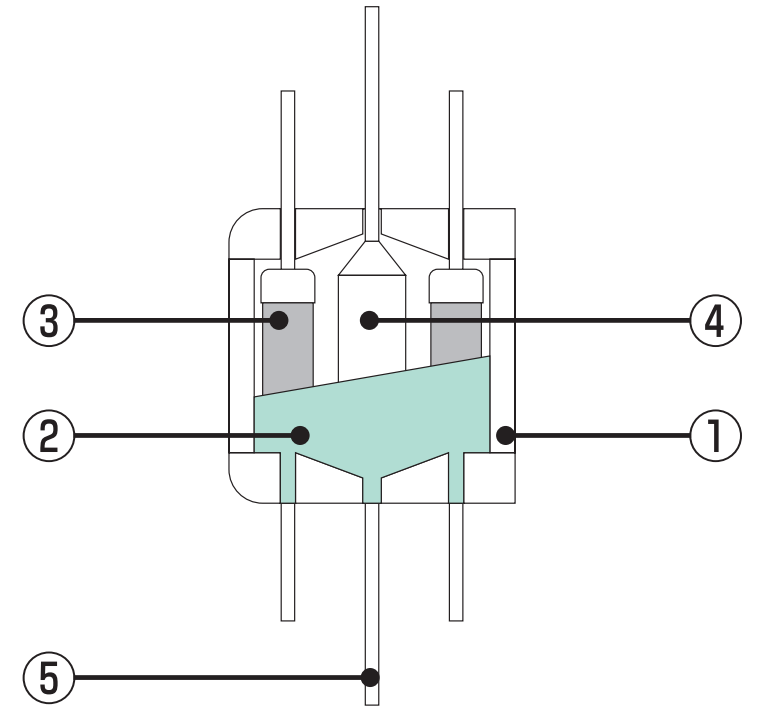

結構圖
 |
|
① |
陶瓷殼 |
|
② |
硅樹脂水泥 |
|
③ |
電阻素子 |
|
④ |
溫度保險絲 |
|
⑤ |
導線 |
|
|
附溫度保險絲電阻器 |
|
系列名 |
型號 |
額定電阻值 |
電阻公差
（%) |
額定溫度 Tf（℃） |
額定電力 （W) |
額定電流 （A） |
規格 |
|
P2R系列 |
P2R***J91 |
150Ω～470Ω |
±5 |
94℃ |
2W/1素子 |
15A |
下載 |
|
P2R***J96 |
99℃ |
2W/1素子 |
15A |
•關于安全規格的詳細情況，請咨詢本公司
